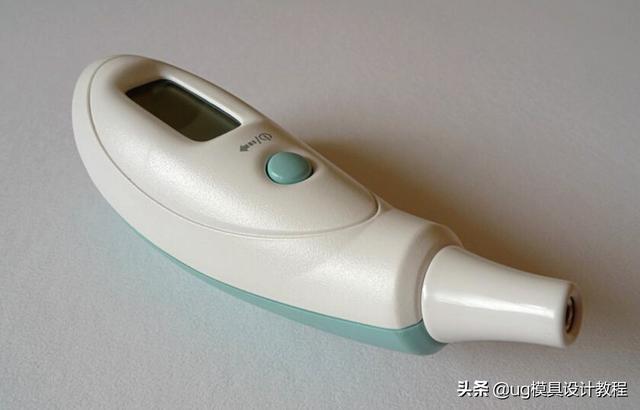

红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。耳温枪壳体由上壳、下壳、电池盖和感测头四部分组成。其中耳温枪下壳是最复杂的，本文介绍耳温枪下壳的模具设计要点。

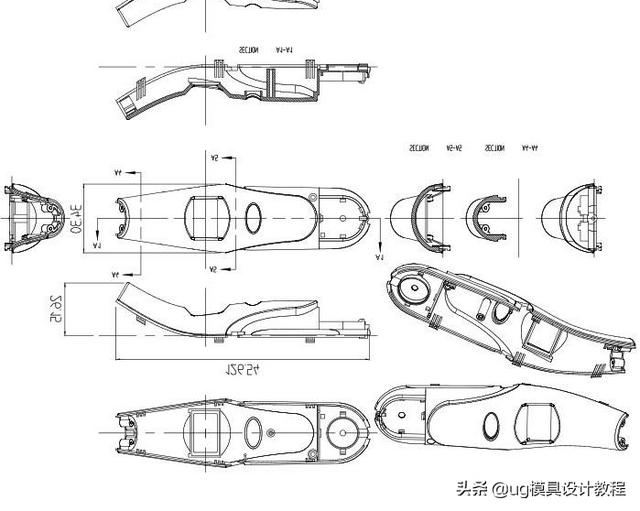

耳温枪下壳产品图见图1，产品最大外形尺寸为126.54 mm x 34.30 mm x 26.15 mm，塑件平均胶位厚度2.0 mm，塑件材料为ABS，缩水率为1.005，塑件质量为9.6 克。塑件技术要求为不得存在披峰、注塑不满、流纹、气孔、翘曲变形、银纹、冷料、喷射纹等各种缺陷。
图1产品正面图
图2产品图
图3耳温枪下壳产品图
相关影片资源迅雷下载推荐
注塑技术之压花不均匀 第3课，想不想有一技之长？
工厂最重要的技术活，我用通俗易懂的方式教你怎么做，一技之长如鱼得水！关注和转发一下，是我持续更新的动力，本期会有31个注塑技术的课程！（1） 何谓压花不均匀？（外观）压花不均匀是指模具上的压花图案未能干净 ...
小程序,注塑技术之压花不均匀 第3课，想不想有一技之长？
从图2可以看出，耳温枪下壳属于由半圆形变截面改造形成的复杂壳体，上下壳体组装后在头部形成一个完整的圆。头部安装感测头，尾部安装电池壳。上下壳体用扣位链接，耳温枪下壳两侧分别有3 组扣位。这些扣位分别采用滑块和斜顶抽芯。
塑件头部安装感测头的部位有多个圆孔，用来安装电子元件。这些圆孔需要设计斜度滑块抽芯。塑件尾部需要设计后模滑块。塑件头部的斜度达到33°，因此模具设计难度加大。
图4
耳温枪属于大批量生产的电子产品，模具设计型腔排位为1 出2，采用鸳鸯排位，两个型腔前后错开，这样可以有效抵消型腔注塑压力引起的侧向力。

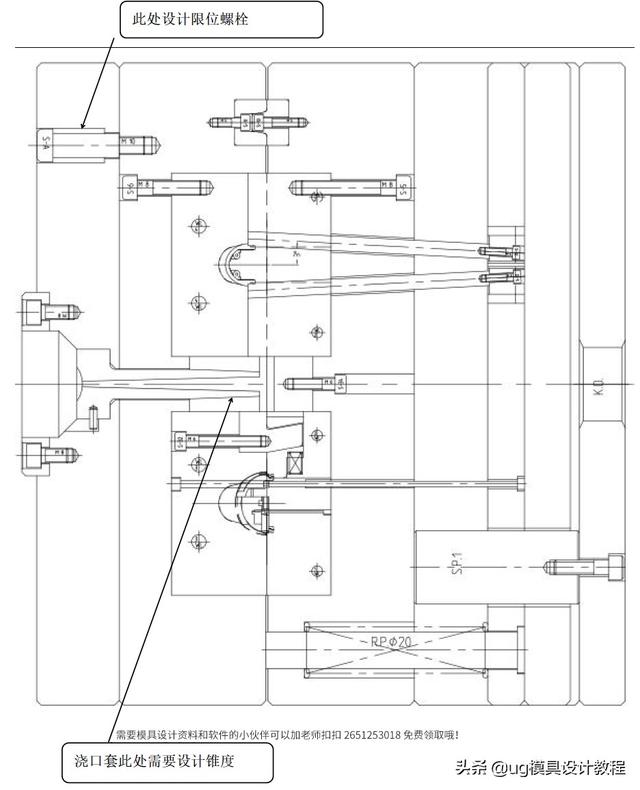

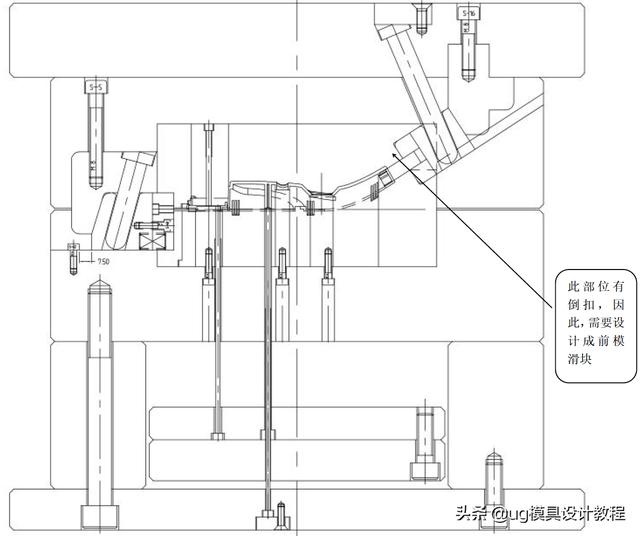

由于分型面为倾斜曲面，两端落差较大，两个型腔必须分开两个模仁制造。在两个模仁的中间平缓处设计一个镶件作为流道镶件。模胚为简化细水口标准模胚GC13035，塑件头部的滑块为前模滑块，即开模后，首先面板与A 板分离，完成塑件头部的前模滑块成型。面板与A 板分离由限位螺丝控制行程。AB 板分型面之间设计树脂开闭器辅助拉动开模。
图5

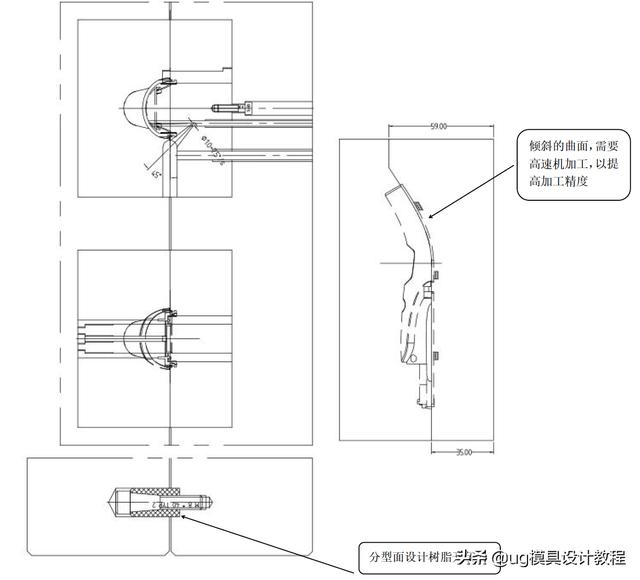

塑件侧面中间平缓部分的4 个扣位采用小滑块抽芯。头部的两个扣位由于分型面斜度较大，采用斜顶抽芯，在抽芯的同时斜顶辅助顶出。头部的前模滑块和尾部的后模滑块均采用斜导柱抽芯。中间的小滑块由于空间位置有限，采用小弯销抽芯。分型面曲面较为陡峭，因此，需要提高加工精度，采用高速CNC 一次加工到位，避免打火花清角后的手工修整。

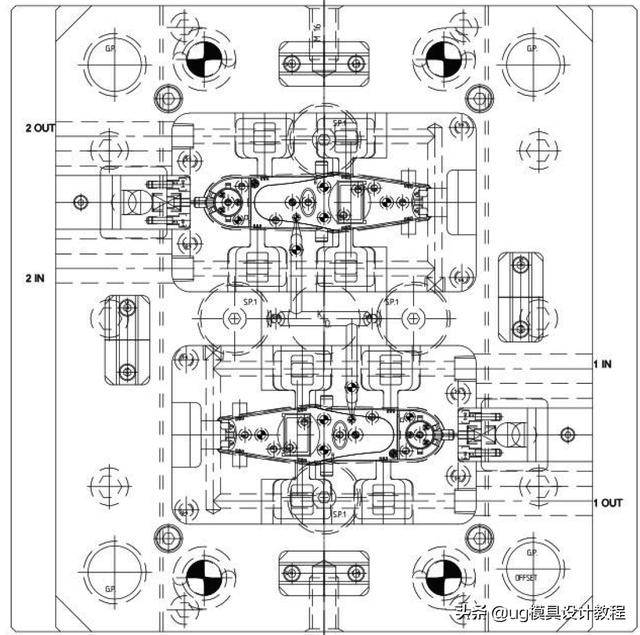

图6耳温枪下壳模具图
